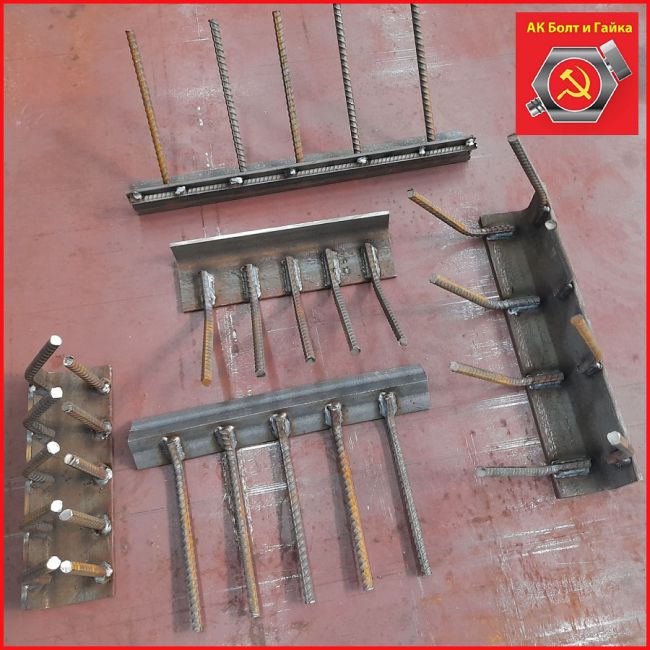

Закладные изделия для фундаментов серии 1.400-15

Серия 1.400–15 — это унифицированные закладные изделия железобетонных конструкций, предназначенные для крепления технологических коммуникаций и устройств. Серия состоит из двух выпусков:
1. Выпуск 0 — материалы для проектирования. Содержит общие сведения, требования к материалам, условия эксплуатации и другие данные, необходимые для проектирования конструкций с использованием закладных изделий.
2. Выпуск 1 — рабочие чертежи. Включает чертежи закладных изделий групп 1–8, а также чертежи составных элементов: анкерных стержней (гнутых и прямых), пластин, труб, швеллеров и уголков.
Основные характеристики
Закладные изделия разработаны для нормальных условий эксплуатации:
• расчётная температура эксплуатации конструкции — не ниже ?30 °C;
• закладные изделия воспринимают только статические нагрузки.
Материалы:
• пластины и элементы профильного проката изготовлены из стали марки ВСт3кл2 или БСт3кл2 (для конструктивных изделий);
• анкерные стержни — из стали класса А-III марки 25Г2С; возможно также применение стали марки 35ГС.
Дополнительные требования при заказе
При заказе закладных изделий необходимо указать следующие дополнительные данные:
• тип антикоррозийного покрытия и его состав;
• марка стали для составных элементов закладного изделия (в случаях, когда изделие предназначено для эксплуатации при температурах ниже ?30 °C или для восприятия динамических и многократно повторяющихся нагрузок, а требуемая марка стали отличается от принятой в рабочих чертежах серии);
• указание о недопустимости применения контактной рельефно-точечной сварки для приварки анкерных стержней внахлёстку — для закладных изделий, применяемых в конструкциях с вибрационной нагрузкой;
• необходимость выполнения в пластине отверстия d=50 мм для выхода воздуха и контроля качества бетонирования (для закладных изделий с размерами пластины более 300?300 мм, располагающихся при бетонировании на верхней поверхности конструкции);
• необходимость приварки анкеров к пластинам с раз зенкованными отверстиями согласно проектному положению в собранном виде.
При монтаже крепление конструкций к закладным изделиям должно обеспечивать равномерную передачу усилий и не должно вызывать изгиба пластины. Если условия эксплуатации не могут быть выполнены, при заказе необходимо уточнить несущую способность анкеров закладного изделия и проверить на прочность пластину.
Где скачать документацию
Рабочие чертежи и материалы для проектирования серии 1.400–15 можно скачать на нашем сайте
Некоторые производители металлоконструкций также предоставляют доступ к документации на своих сайтах
Если вам нужна дополнительная информация о конкретных закладных изделиях серии 1.400–15 или помощь в интерпретации чертежей, уточните запрос.
